Análisis de Circuito Mixto

Descripción del Circuito

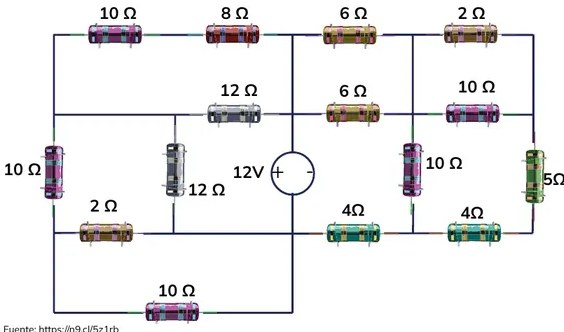

Circuito con fuente de 12V y múltiples resistencias configuradas en serie y paralelo.

Apartados del Ejercicio

a) Análisis del circuito

• Identificar la configuración (serie/paralelo) de cada elemento
• Determinar los puntos de conexión y ramas

b) Cálculo de voltaje y corriente

• Determinar el voltaje sobre cada resistencia
• Calcular la corriente a través de cada resistencia
• Usar las leyes de Kirchhoff como necesario

c) Cálculo de potencia disipada

• Aplicar P = V × I para cada resistencia
• Registrar valores de potencia en W

d) Validación de especificaciones

• Determinar si las resistencias podrían ser de 1/8 W
• Comparar la potencia calculada con las especificaciones nominales
