Solución — Página 196

Fisica · 3ro BGU · 2024

Ejercicio 1

a) Diagrama de situación. b) Flujo magnético Φ(t). c) F.e.m inducida ε(t). d) Valores en t=0.15 s.

Ejercicio 2

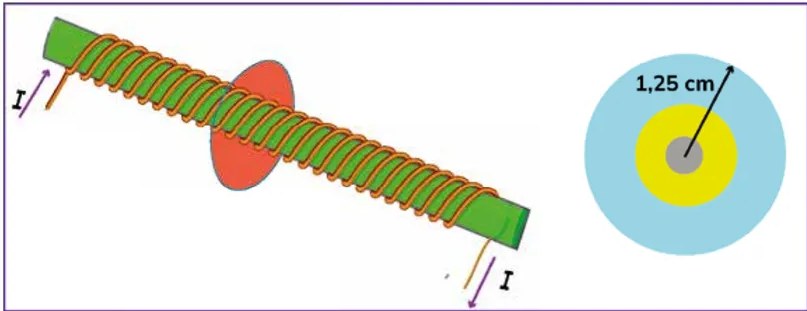

Caso 1: solenoide con datos dados (ejercicio continúa en página siguiente)

Ejemplo 1: Flujo magnético variable en espira (b)

B(t)=t²-4t [T], S=0.17 m², campo perpendicular

Φ(t)=B(t)·S=(t²-4t)×0.17=0.17t²-0.68t [Wb]

Ejemplo 2: F.e.m inducida (c)

Φ(t)=0.17t²-0.68t [Wb]

ε(t)=-dΦ/dt=-(0.34t-0.68)=-0.34t+0.68 [V]

Resultado: ε(t)=-0.34t+0.68 [V]

Ejemplo 3: Valores en t=0.15 s (d)

t=0.15 s

Φ(0.15)=0.17×0.0225-0.68×0.15=0.003825-0.102≈-0.098 Wb; ε(0.15)=-0.34×0.15+0.68=0.629 V

Resultado: Φ≈-0.098 Wb; ε≈0.629 V

Respuesta

Φ(t)=0.17t²-0.68t [Wb]

¿Te fue útil esta página?

Figuras de la página (1)

Figura 2 de Fisica · 3ro BGU · 2024 — Figura 2 image

📌 Antes de leer esto

• Ver pág. 195
• Ver pág. 197

Siguiente tema sugerido

Caso 1 (cont.): flujo en disco y anillo del solenoide; Caso 2: f.e.m inducida en bobina por solenoide con corriente senoidal

📝 Transcripción de la página (texto seleccionable) 907 caracteres

"ACTIVIDADES )

Leo el siguiente problema y realizo las actividades a continuación:

En una región del espacio se encuentra un campo magnético generado de manera artificial; el módulo varía en función del tiempo mediante la siguiente ecuación o modelo matemático: B(t)=t -4t [T]. Sobre esta región se coloca una espira de S=0,17 m?, de tal forma que el campo magnético es perpendicular al plano de la espira.

a) Realizo un diagrama de la situación planteada.

b) Calculo el flujo del campo magnético que atraviesa la espira en función del tiempo. c) Calculo la f.e.m inducida en la espira en función del tiempo.

d) Calculo el flujo del campo y la f.e.m para 0,15 segundos.
