Respuesta rápida

Rayos deben incidir con θ≤32.6° respecto al eje de la fibra. Cono de aceptación≈65.2°

📚 exercise fisica ⭐⭐⭐⭐⭐ Dificultad 5/5 ⏱ 1 min lectura

Solución — Página 192

Fisica · 3ro BGU · 2024

Ejercicio 1

Determinar el cono de aceptación de la fibra: ¿qué ángulos deben tener los rayos incidentes para quedar atrapados en su interior?

Ejemplo 1: Cono de aceptación de fibra óptica

Núcleo $n_n=1.5$ , recubierta $n_r=1.4$ , aire $n_0=1$

θ_c=arcsen(1.4/1.5)≈69.0°. NA=√(1.5²-1.4²)=√0.29≈0.539. θ_max=arcsen(0.539)≈32.6°. Cono=2×32.6°=65.2°

Respuesta

Rayos deben incidir con θ≤32.6° respecto al eje de la fibra. Cono de aceptación≈65.2°

¿Te fue útil esta página?

Figuras de la página (1)

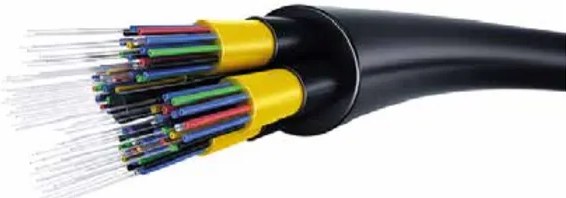

Figura 2 de Fisica · 3ro BGU · 2024 — Figura 2 image

📌 Antes de leer esto

• Ver pág. 191
• Ver pág. 193

Siguiente tema sugerido

Juntos Leemos: Armónicos - poema de Jorge Fernández Granados (resonancia y frecuencia de oscilación)

📝 Transcripción de la página (texto seleccionable) 708 caracteres

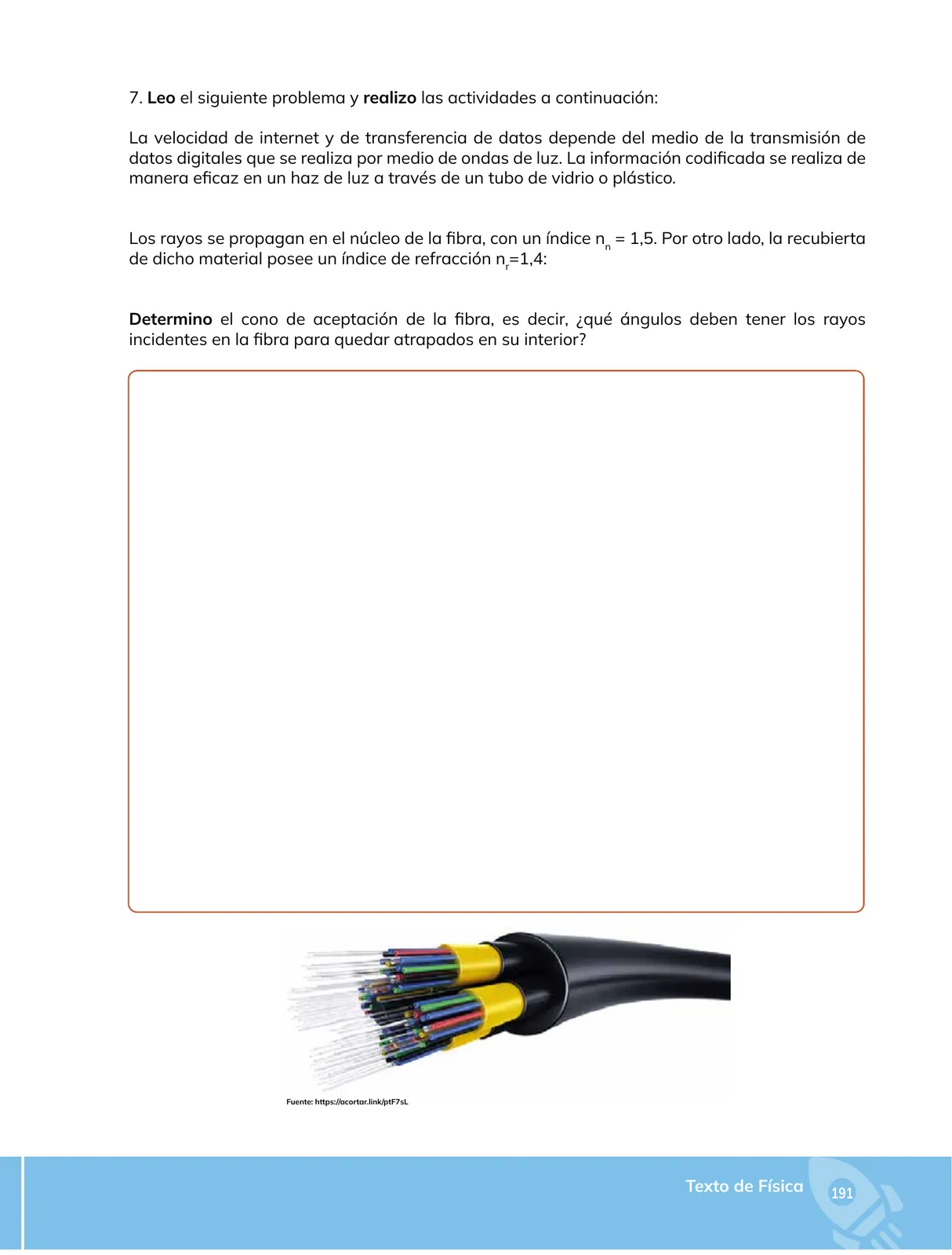

Leo el siguiente problema y realizo las actividades a continuación:

La velocidad de internet y de transferencia de datos depende del medio de la transmisión de datos digitales que se realiza por medio de ondas de luz. La información codificada se realiza de manera eficaz en un haz de luz a través de un tubo de vidrio o plástico.

Los rayos se propagan en el núcleo de la fibra, con un indice n, = 1,5. Por otro lado, la recubierta de dicho material posee un indice de refracción n=1,4:

Determino el cono de aceptación de la fibra, es decir, ¿qué ángulos deben tener los rayos incidentes en la fibra para quedar atrapados en su interior?

( y

Fuente: https://acortar.link/ptF7sL

Texto de Física \ 491
