Ejemplo 1: gráfica circular a partir de una tabla de frecuencias

📄 ejemplo matematica 🎓 secundaria · 1° Secundaria México 🇲🇽 MX 🗣 Español

Página 119

119 de 339

Anterior Página 119 / 339 Siguiente

Respuesta rápida

$\alpha_{1}=60^\circ$ , $\alpha_{2}=40^\circ$ , $\alpha_{3}=72^\circ$ , $\alpha_{4}=148^\circ$ , $\alpha_{5}=40^\circ$ . Suma: $360^\circ$ .

matematica ⭐⭐ Dificultad 2/5 ⏱ 6 min lectura

Solución — Página 119

Colección Ximhai. Saberes y pensamiento científico. Libro de Educación Secundaria Grado 1° Ciclo Escolar 2025 - 2026

Ejemplo 1

Se encuestó a 90 personas sobre cuántos habitantes hay en su casa. Los resultados se resumen en la tabla:

Categorías	4 integrantes	3 integrantes	1 integrante	2 integrantes	5 o más integrantes	Total
Repeticiones	37	18	15	10	10	90

Para elaborar la gráfica circular se calcula el ángulo de cada categoría con la fórmula:

$\alpha = \frac{\text{repeticiones}}{\text{total}} \times 360^\circ$

Categoría 1 integrante (15 repeticiones)

Se sustituyen los valores: $\alpha_{1} = \frac{15}{90} \times 360^\circ$ .
Se simplifica la fracción: $\frac{15}{90} = \frac{1}{6}$ .
Se multiplica: $\frac{1}{6} \times 360^\circ = 60^\circ$ .

Respuesta: $\alpha_{1} = 60^\circ$ .

Categoría 2 integrantes (10 repeticiones)

Se sustituyen los valores: $\alpha_{2} = \frac{10}{90} \times 360^\circ$ .
Se simplifica: $\frac{10}{90} = \frac{1}{9}$ .
Se multiplica: $\frac{1}{9} \times 360^\circ = 40^\circ$ .

Respuesta: $\alpha_{2} = 40^\circ$ .

Categoría 3 integrantes (18 repeticiones)

Se sustituyen los valores: $\alpha_{3} = \frac{18}{90} \times 360^\circ$ .
Se simplifica: $\frac{18}{90} = \frac{1}{5}$ .
Se multiplica: $\frac{1}{5} \times 360^\circ = 72^\circ$ .

Respuesta: $\alpha_{3} = 72^\circ$ .

Categoría 4 integrantes (37 repeticiones)

Se sustituyen los valores: $\alpha_{4} = \frac{37}{90} \times 360^\circ$ .
Se multiplica: $37 \times 4^\circ = 148^\circ$ .

Respuesta: $\alpha_{4} = 148^\circ$ .

Categoría 5 o más integrantes (10 repeticiones)

Se sustituyen los valores: $\alpha_{5} = \frac{10}{90} \times 360^\circ$ .
Se simplifica: $\frac{10}{90} = \frac{1}{9}$ .
Se multiplica: $\frac{1}{9} \times 360^\circ = 40^\circ$ .

Respuesta: $\alpha_{5} = 40^\circ$ .

Verificación de la suma de ángulos

Se suman todos los ángulos: $60^\circ + 40^\circ + 72^\circ + 148^\circ + 40^\circ$ .
Se agrupan los dos ángulos de $40^\circ$ : $60 + 2(40) + 72 + 148$ .
Se opera: $60 + 80 + 72 + 148 = 360$ .

Respuesta: la suma es $360^\circ$ , por lo que los cálculos son correctos.

Porcentajes de cada categoría

1 integrante: $\frac{15}{90} \times 100\% = 16.67\%$ .
2 integrantes: $\frac{10}{90} \times 100\% = 11.11\%$ .
3 integrantes: $\frac{18}{90} \times 100\% = 20\%$ .
4 integrantes: $\frac{37}{90} \times 100\% = 41.11\%$ .
5 o más integrantes: $\frac{10}{90} \times 100\% = 11.11\%$ .

Respuesta: los porcentajes son 16.67%, 11.11%, 20%, 41.11% y 11.11% respectivamente.

Contenido de la página

Ejemplo 1

Se realizó una encuesta a un grupo de personas y una de las preguntas fue: "¿Cuántos habitantes hay en tu casa?". Los resultados se resumen en la siguiente tabla:

Habitantes en casa

Categorías	4 integrantes	3 integrantes	1 integrante	2 integrantes	5 o más integrantes	Total
Repeticiones	37	18	15	10	10	90

Para elaborar la gráfica circular, se calcula el ángulo correspondiente con cada categoría como sigue:

1 integrante: 15 repeticiones

$\alpha_{1} = \frac{15}{90} \times 360^\circ = 60^\circ$

2 integrantes y 5 o más integrantes: 10 repeticiones

$\alpha_{2} = \frac{10}{90} \times 360^\circ = 40^\circ$

3 integrantes: 18 repeticiones

$\alpha_{3} = \frac{18}{90} \times 360^\circ = 72^\circ$

4 integrantes: 37 repeticiones

$\alpha_{4} = \frac{37}{90} \times 360^\circ = 148^\circ$

Se suman los ángulos, cuyo resultado debe ser 360°:

$60 + 2(40) + 72 + 148 = 360$

El resultado es la siguiente gráfica. Se incluye el porcentaje de cada categoría.

Ejemplos resueltos

Se encuestó a 90 personas sobre cuántos habitantes hay en su casa. Los resultados son: 4 integrantes: 37; 3 integrantes: 18; 1 integrante: 15; 2 integrantes: 10; 5 o más integrantes: 10. Calcula el ángulo central de cada categoría y verifica que la suma sea 360°.

Se aplica $\alpha = \frac{\text{repeticiones}}{90} \times 360^\circ$ a cada categoría:

1 integrante: $\frac{15}{90} \times 360^\circ = 60^\circ$
2 integrantes: $\frac{10}{90} \times 360^\circ = 40^\circ$
3 integrantes: $\frac{18}{90} \times 360^\circ = 72^\circ$
4 integrantes: $\frac{37}{90} \times 360^\circ = 148^\circ$
5 o más integrantes: $\frac{10}{90} \times 360^\circ = 40^\circ$

Verificación: $60 + 40 + 72 + 148 + 40 = 360^\circ$ . La suma es correcta.

Tabla

Categorías	4 integrantes	3 integrantes	1 integrante	2 integrantes	5 o más integrantes	Total
Repeticiones	37	18	15	10	10	90

Diagrama

pie showData
    title Habitantes en casa
    "1 integrante" : 15
    "2 integrantes" : 10
    "3 integrantes" : 18
    "4 integrantes" : 37
    "5 o más integrantes" : 10

Fórmulas y ecuaciones

$\alpha$ = $\frac{\text{repeticiones}}{\text{total}}$ $\times$ $360^\circ$

$\alpha_{1}$ = $\frac{15}{90}$ $\times$ $360^\circ$ = $60^\circ$

$\alpha_{2}$ = $\frac{10}{90}$ $\times$ $360^\circ$ = $40^\circ$

$\alpha_{3}$ = $\frac{18}{90}$ $\times$ $360^\circ$ = $72^\circ$

$\alpha_{4}$ = $\frac{37}{90}$ $\times$ $360^\circ$ = $148^\circ$

60 + 2(40) + 72 + 148 = 360

Glosario (4)

Gráfica circular: Representación de datos en un círculo dividido en sectores proporcionales a las frecuencias.
Ángulo central: Ángulo cuyo vértice está en el centro de la circunferencia y abarca un sector circular.
Frecuencia absoluta: Número de veces que aparece un valor o categoría en un conjunto de datos.
Porcentaje: Proporción expresada como una fracción de 100.

Preguntas para practicar

¿Por qué es importante verificar que la suma de los ángulos sea 360°?

Porque la gráfica circular representa el total de los datos en un círculo completo. Si la suma no es 360°, algún ángulo está mal calculado o falta una categoría, y la gráfica no reflejaría correctamente las proporciones.

Temas y conceptos clave

Gráfica circularÁngulo centralFrecuenciasPorcentajesÁngulo central proporcional a la frecuenciaTotal de repeticionesVerificación de 360°Porcentaje de cada categoría

¿Te fue útil esta página?

Preguntas que la gente también hace

¿Cómo se calcula el ángulo de cada sector en una gráfica circular?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué la suma de los ángulos de una gráfica circular debe ser 360°?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Cómo se convierte una frecuencia en porcentaje para una gráfica circular?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Fracciones equivalentes
• Multiplicación de fracciones por un entero
• Uso del transportador
• Cálculo de porcentajes

Siguiente tema sugerido

Construcción de gráficas de barras y polígonos de frecuencia

📝 Transcripción de la página (texto seleccionable) 1031 caracteres

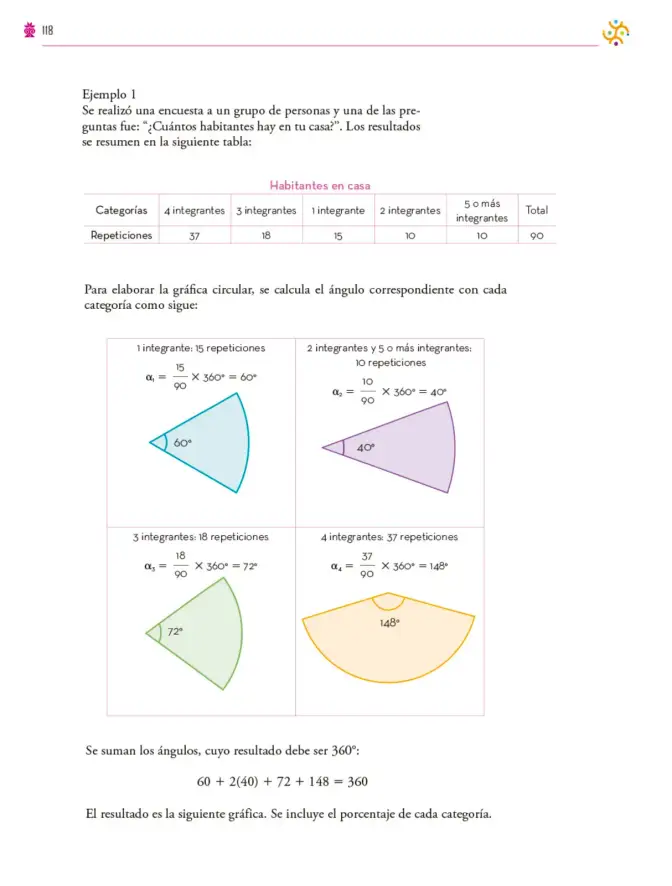

Ejemplo 1

Se realizó una encuesta a un grupo de personas y una de las preguntas fue: "Cuántos habitantes hay en tu $\mathrm{casa}_{2}^{\mathrm{i}}$ ' Los resultados se resumen en la siguiente tabla:

Para elaborar la gráfica circular, se calcula el ángulo correspondiente con cada categoría como sigue:

$\alpha_{1}=\frac{15}{90}\times360^{\circ}=60^{\circ}$

$\alpha_{2}=\frac{10}{90}\times360^{\circ}=40^{\circ}$

$\alpha_{3}=\frac{18}{90}\times360^{\circ}=72^{\circ}$

$\alpha_{4}=\frac{37}{90}\times360^{\circ}=148^{\circ}$

Se suman los ángulos, cuyo resultado debe ser 360°:

$60+2(40)+72+148=360$

El resultado es la siguiente gráfica. Se incluye el porcentaje de cada categora.

118

Habitantes en casa
