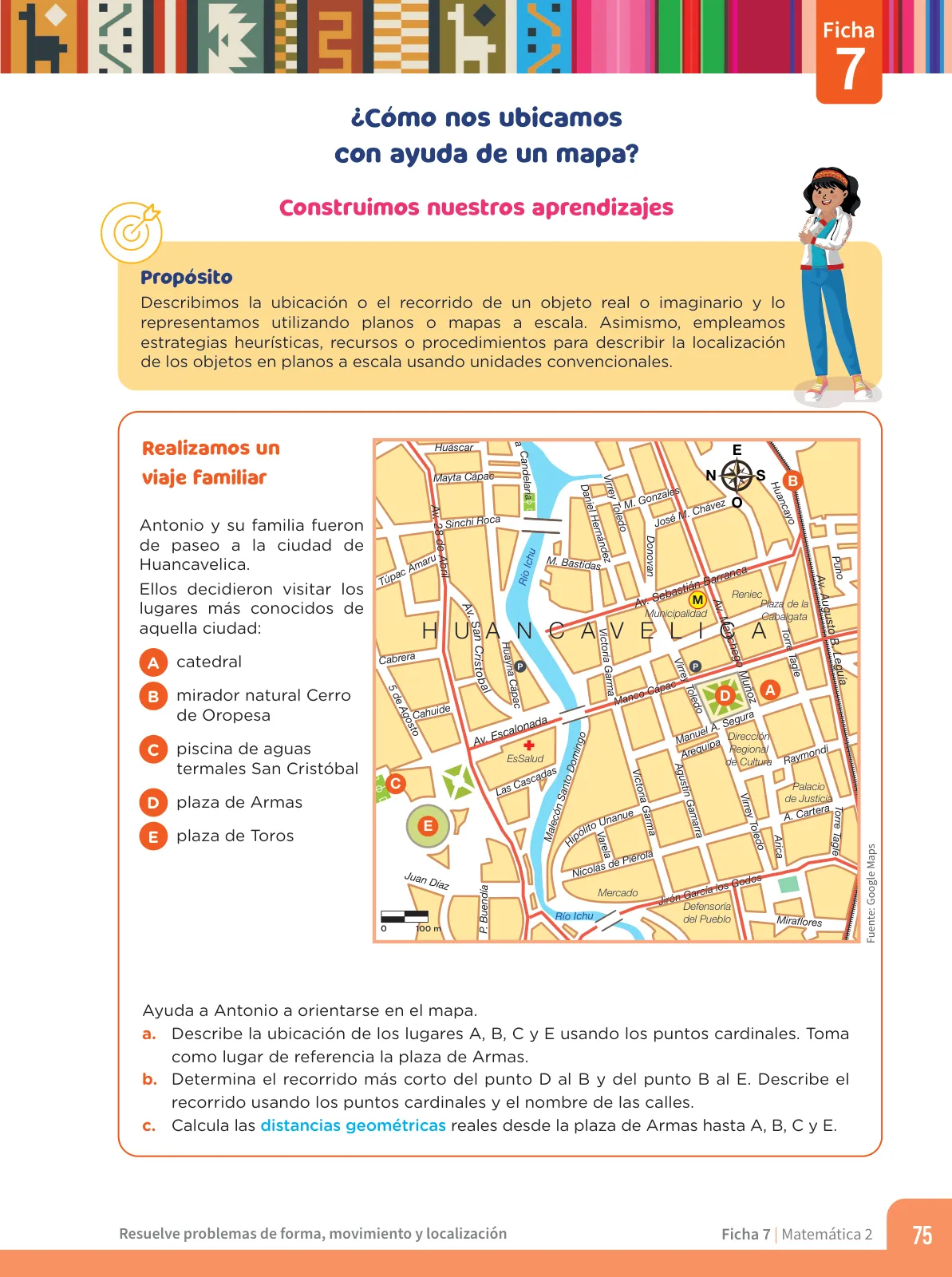

Ubicación y recorridos en el mapa de Huancavelica

Ejercicio a — Direcciones desde la plaza de Armas

Indicar con puntos cardinales dónde quedan A, B, C y E tomando D (plaza de Armas) como punto de referencia.

1. Ubicar la rosa de los vientos del plano: norte (N) arriba, este (E) a la derecha, sur (S) abajo y oeste (O) a la izquierda.
2. Colocar el observador en D: lo que queda hacia arriba está al norte, lo de la derecha al este, lo de abajo al sur y lo de la izquierda al oeste.
3. Comparar cada letra con D:
   • A (catedral): a la derecha de D y apenas un poco más arriba → al este (casi al noreste).
   • B (mirador): arriba y a la derecha de D → al noreste.
   • C (piscina termal): a la izquierda de D y algo más abajo → al oeste, ligeramente sesgado hacia el sur.
   • E (plaza de Toros): abajo y a la izquierda de D → al suroeste.

Respuesta: A al este; B al noreste; C al oeste (un poco al sur); E al suroeste.

Ejercicio b — Recorridos más cortos D→B y B→E

1. D → B: la línea recta apunta hacia arriba y a la derecha → sentido general noreste.
   • Salir de la plaza hacia el norte por la calle que asciende desde el centro (eje Calle Real / Agustín Gamio, según el plano).
   • Girar hacia el este/noreste y seguir por la vía de la parte alta (Av. Sebastián Barrenecha) hasta la calle Huancavelica, donde está B.
2. B → E: E se encuentra en la franja inferior izquierda → sentido general suroeste.
   • Desde B avanzar al oeste por la calle de la parte superior (E. Gonzáles / José M. Chávez) hasta la zona central.
   • Girar al suroeste y bajar por la Av. San Cristóbal, pasando junto a EsSalud y Las Cascadas, hasta alcanzar E.
3. Verificación: ambos trazos siguen la trama de calles; aunque son más largos que la línea recta, son los caminos posibles más cortos entre esos puntos.

Respuesta: D→B en dirección noreste; B→E en dirección suroeste, por las calles señaladas.

Ejercicio c — Distancias geométricas reales desde D

1. Leer la escala gráfica: la barra del plano indica que ese segmento equivale a 100 \, \text{m}.
2. Método de cálculo: medir con regla la longitud de la barra, d_{\text{barra}}, y la distancia recta en el plano, d_{\text{mapa}}, de D a cada punto; luego d_{\text{real}} = \frac{d_{\text{mapa}}}{d_{\text{barra}}} \times 100 \, \text{m}.
3. Aplicación (medidas sobre la página, redondeadas al valor más cercano):
   • d_{DA} \approx 90 \, \text{m}
   • d_{DB} \approx 430 \, \text{m}
   • d_{DC} \approx 670 \, \text{m}
   • d_{DE} \approx 620 \, \text{m}
4. Comprobación: A es el más cercano porque queda junto a la plaza, y C el más lejano, coherente con que C y E están en el extremo opuesto del plano.

Respuesta: A \approx 90 \, \text{m}; B \approx 430 \, \text{m}; C \approx 670 \, \text{m}; E \approx 620 \, \text{m}.
