Construcción de un medidor de conductividad casero (LED + pila CR2032)

📄 ejercicios quimica 🎓 bachillerato · 3° Secundaria México 🇲🇽 MX 🗣 Español

Página 45

45 de 187

Anterior Página 45 / 187 Siguiente

Respuesta rápida

El LED enciende al cerrar el circuito (puntas unidas) o al sumergirlas en disoluciones iónicas conductoras; no enciende en no electrolitos.

📚 exercise quimica ⭐⭐ Dificultad 2/5 ⏱ 4 min lectura

Solución — Página 45

Uérakua anapu uantakua. Projects and Readings. Libro de Educación Secundaria Grado 3° Ciclo Escolar 2025 - 2026

Actividad 2 (pág. 106)

Enunciado (EN): In the following guided activity, identify different compounds with the help of a conductivity meter. If you can't get one, you can make it. To do this, in assembly, gather the following materials.

Traducción (ES): En la siguiente actividad guiada, identifica diferentes compuestos con ayuda de un medidor de conductividad. Si no consigues uno, puedes fabricarlo. Para ello, en el armado, reúne los siguientes materiales.

Materiales (por aula)

Material	Especificación
Cable dúplex	20 cm, calibre 12
Popote (pajilla)	1
Pinzas de corte	1 par
Pila de reloj	tipo CR2032, 3 V
LED	1
Cinta aislante	cantidad necesaria

Procedimiento paso a paso

Con las pinzas de corte, retira el plástico de los extremos de ambos lados del cable.
Coloca un terminal del LED en un extremo del cable y cúbrelo con cinta aislante.
Coloca el otro terminal del LED en un polo de la pila y el segundo cable en el otro polo. Fija con cinta aislante el terminal del LED y el cable a la pila.
Haz que las puntas del extremo libre del cable se toquen para encender el LED.

Respuesta orientativa: Al unir las puntas libres se cierra el circuito y el LED enciende; si se sumergen en una disolución iónica (por ejemplo, agua con sal), el LED también enciende porque los iones permiten el paso de la corriente. Con disoluciones no conductoras (agua destilada, azúcar) el LED no enciende. Así se identifica si un compuesto es conductor o no.

Nota de seguridad: No probar con la lengua ni con la piel; usar solo disoluciones acuosas y limpiar las puntas entre pruebas.

Contenido de la página

With the information collected through the interviews, you will confirm some of the concepts, but you will also discover others with which you will obtain more tools or generate new knowledge. By doing this, you will be ready to carry out some experimental tests.

2. In the following guided activity, identify different compounds with the help of a conductivity meter. If you can't get one, you can make it. To do this, in assembly, gather the following materials:

Materials (per classroom)

20 cm of 12-gauge duplex cable
A straw
A pair of cutting pliers
A watch battery type CR2032 3V
A led light
Insulation tape

Procedure

Remove, with the help of cutting pliers, the plastic from the ends of both sides of the cable.
Place a led terminal on one end of the wire and cover it with insulation tape.
Place the other led terminal on one pole of the battery, and the second cable, on the other pole. Tape the led terminal and the cable to the battery with insulation tape.
Make the tips of the end of the wire touch to turn on the led.

Tabla

Material	Cantidad/Especificación
Cable dúplex	20 cm, calibre 12
Popote	1
Pinzas de corte	1 par
Pila de reloj	CR2032, 3 V
LED	1
Cinta aislante	suficiente

Diagrama

flowchart LR
  A[Pila CR2032 3V] --> B[LED]
  B --> C[Cable duplex]
  C --> D[Puntas libres]
  D -->|Se tocan o se sumergen en disolucion| A

Glosario (5)

conductivity meter: Instrumento que mide la capacidad de una sustancia para conducir corriente eléctrica.
duplex cable: Cable con dos conductores aislados unidos en una sola funda.
led: Diodo emisor de luz; se enciende al pasar corriente en el sentido correcto.
insulation tape: Cinta aislante que impide el contacto eléctrico accidental.
CR2032: Pila de botón de litio de 3 V usada en relojes y dispositivos pequeños.

Preguntas para practicar

¿Por qué el LED enciende cuando se tocan las puntas del cable?

Porque se cierra el circuito eléctrico: la corriente sale de la pila, recorre el cable, atraviesa el LED y regresa a la pila. El LED convierte esa energía eléctrica en luz.

¿Cómo usarías este dispositivo para identificar compuestos conductores?

Se sumergen las puntas en la disolución del compuesto: si el LED enciende, el compuesto es conductor (electrolito); si no enciende, es no conductor. Se limpian las puntas entre cada prueba para evitar contaminación.

Temas y conceptos clave

Conductividad eléctrica de compuestosActividad experimental guiadaConstrucción de instrumentos de laboratorioMedidor de conductividadLEDPila CR2032Circuito cerradoElectrolitoConductor

¿Te fue útil esta página?

Figuras de la página (5)

Ilustración decorativa de líneas onduladas rojas. — Figura 1 image

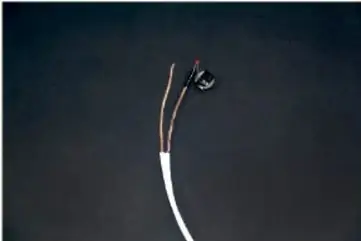

Fotografía de un cable dúplex con los extremos pelados y un LED conectado. — Figura 2 image

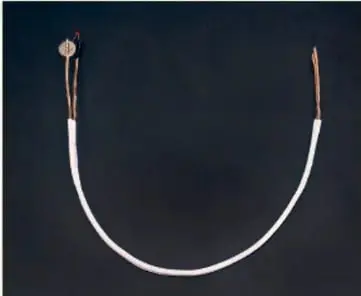

Fotografía de un cable en forma de U con un LED y una pila CR2032 conectados. — Figura 3 image

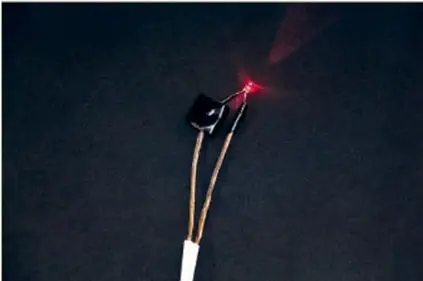

Fotografía del LED encendido en rojo al cerrar el circuito. — Figura 4 image

Fotografía de las puntas del cable tocándose para encender el LED. — Figura 5 image

Preguntas que la gente también hace

¿Cómo hacer un medidor de conductividad casero con un LED y una pila?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué el LED enciende con agua salada y no con agua destilada?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué compuestos son conductores de electricidad en disolución acuosa?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Diferencia entre compuesto iónico y covalente
• Noción de corriente eléctrica y circuito cerrado
• Uso seguro de pinzas de corte

Siguiente tema sugerido

Prueba de conductividad en disoluciones: electrolitos fuertes, débiles y no electrolitos

📝 Transcripción de la página (texto seleccionable) 1269 caracteres

In the following guided activity, identify different compounds with the help of a conductivity meter.If you can't get one, you can make it. To do this, in assembly, gather the following materials:

Materials (per classroom)

20 cm of 12-gauge duplex cable ）Awatch battery type CR2032 3V ）Astraw A led light A pair of cutting pliers Insulation tape

Procedure

Remove, with the help of cutting pliers, the plastic from the ends of both sides of the cable.

2.Place a led terminal on one end of the wire and cover it with insulation tape.

Place the other led terminal on one pole of the battery, and the second cable, on the other pole. Tape the led terminal and the cable to the battery with insulation tape.

4.Make the tips of the end of the wire touch to turn on the led.

106
