Electroscopio, bombilla eléctrica y circuitos eléctricos
Solución — Página 125
Ciencias Naturales · 7 EGB · 2024

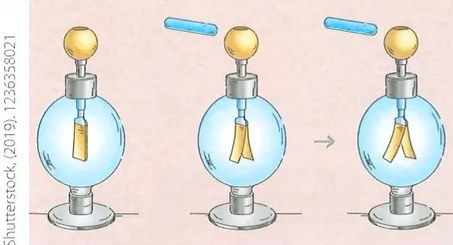

El electroscopio
El electroscopio está formado por dos láminas delgadas de oro o aluminio, que están fijas en el extremo de una varilla metálica que pasa a través de un soporte de ebonita, ámbar o azufre. Cuando la bola del electroscopio es tocada con un cuerpo cargado, las hojas adquieren carga del mismo signo y se repelen. Esta divergencia es una medida de la cantidad de carga recibida. La fuerza de repulsión se nivela con el peso de las hojas.
La bombilla eléctrica

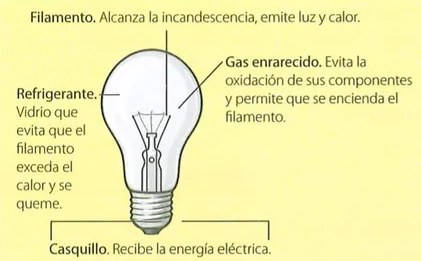

Partes de la bombilla eléctrica:
- Filamento: Alcanza la incandescencia, emite luz y calor.
- Gas enrarecido: Evita la oxidación de sus componentes y permite que se encienda el filamento.
- Refrigerante (Vidrio): Evita que el filamento exceda el calor y se queme.
- Casquillo: Recibe la energía eléctrica.
Este invento, cuyo principio ha ido mejorando a través del tiempo, es una clara muestra de la transformación de la energía eléctrica en energía lumínica y calórica.
El funcionamiento de una bombilla incandescente tradicional es similar al de una antorcha. Se basa en el calentamiento de un metal, el tungsteno, por medio de una corriente eléctrica, que ocasiona que el metal entre en incandescencia e irradie luz.
Circuitos eléctricos
Un circuito eléctrico es el recorrido por donde viajan las cargas eléctricas.
Básicamente, está conformado por un generador que puede ser una pila, batería o fuente de energía que impulsa las cargas de un extremo a otro, un interruptor que controla el paso de la corriente, y otros elementos, como lámparas, resistencias, diodos, transistores, circuitos integrados, etc.
Tipos de circuitos eléctricos
| Circuito en serie | Circuito en paralelo |
|---|---|
| El terminal de salida de un elemento se conecta con el terminal de entrada del siguiente elemento. | Los terminales de entrada y salida de cada elemento están conectados respectivamente entre sí. |
| Si uno de los elementos se daña, la corriente se interrumpe. | Si uno de los elementos se daña, los demás siguen funcionando. |
| Ejemplo: juegos de luces de navidad. | Ejemplo: instalación eléctrica doméstica. |
Tablas
| Característica | Circuito en serie | Circuito en paralelo |
|---|---|---|
| Conexión | Salida de uno → Entrada del siguiente | Entradas y salidas conectadas entre sí |
| Fallo de un elemento | Interrumpe todo el circuito | Los demás siguen funcionando |
| Ejemplo | Luces de navidad | Instalación doméstica |
Glosario
- electroscopio: Instrumento formado por láminas de oro o aluminio que se repelen al recibir carga eléctrica, permitiendo detectar y medir cargas.
- tungsteno: Metal usado como filamento en las bombillas incandescentes; entra en incandescencia al ser calentado por la corriente eléctrica.
- circuito eléctrico: Recorrido cerrado por donde viajan las cargas eléctricas.
- circuito en serie: Circuito donde los elementos están conectados en secuencia; si uno falla, la corriente se interrumpe para todos.
- circuito en paralelo: Circuito donde los elementos comparten los mismos puntos de conexión; si uno falla, los demás siguen funcionando.
Figuras de la página (4)
📝 Transcripción de la página (texto seleccionable) 2294 caracteres
Shutterstock,
A Espectroscopio
Filamento. Alcanza la incandescencia, emite luz y calor.
47244
Refrigerante. Vidrio que
7
a evita que el a filamento & exceda el
4 calor y se
¢ queme.
hutterstock, (2
Casquillo. Recibe la energía eléctrica.
af
A. Parte de la bombilla eléctrica
Experiencia — y
casera $ mA
Ingresa al enlace lynk.
126
Gas enrarecido. Evita la oxidación de sus componentes y permite que se encienda el filamento.
El electroscopio está formado por dos láminas delgadas de oro o aluminio, que están fijas en el extremo de una varilla metálica que pasa a través de un soporte de ebonita, ámbar o azufre. Cuando la bola del electroscopio es tocada con un cuerpo cargado, las hojas adquieren carga del mismo signo y se repelen. Esta divergencia es una medida de la cantidad de carga recibida. La fuerza de repulsión se
nivela con el peso de las hojas.
La bombilla eléctrica
Este invento, cuyo principio ha ido mejorando a través del tiempo, es una clara muestra de la transformación de la energía eléctrica en energía
lumínica y calórica.
El funcionamiento de una bombilla incandescente
tradicional es similar al de una antorcha. Se basa
en el calentamiento de un metal, el tungsteno, por medio de una corriente eléctrica, que ocasiona que
el metal entre en incandescencia e irradie luz.
Circuitos eléctricos
Un circuito eléctrico es el recorrido por donde viajan las cargas eléctricas.
Básicamente, está conformado por un generador que puede ser una pila, batería o fuente de energía que impulsa las cargas de un extremo
a otro, un interruptor que controla el paso de la corriente, y otros
elementos, como lámparas, resistencias, diodos, transistores, circuitos
integrados, etc.
Tipos de circuitos eléctricos
El terminal de salida de un elemento se conecta con el terminal de entrada del siguiente elemento. Si uno de los elementos se daña, la corriente se interrumpe. Un ejemplo de este tipo de circuito son los juegos de luces de navidad.
Circuito en serie Circuito en paralelo
Los terminales de entrada y
salida de cada elemento están conectados respectivamente entre sí. Si uno de los elementos se daña, los demás siguen funcionando.
Diagrama esquemático
en
del circuito
Diagrama esquemático del circuito
719479234
7
Shutterstock, (2019).
