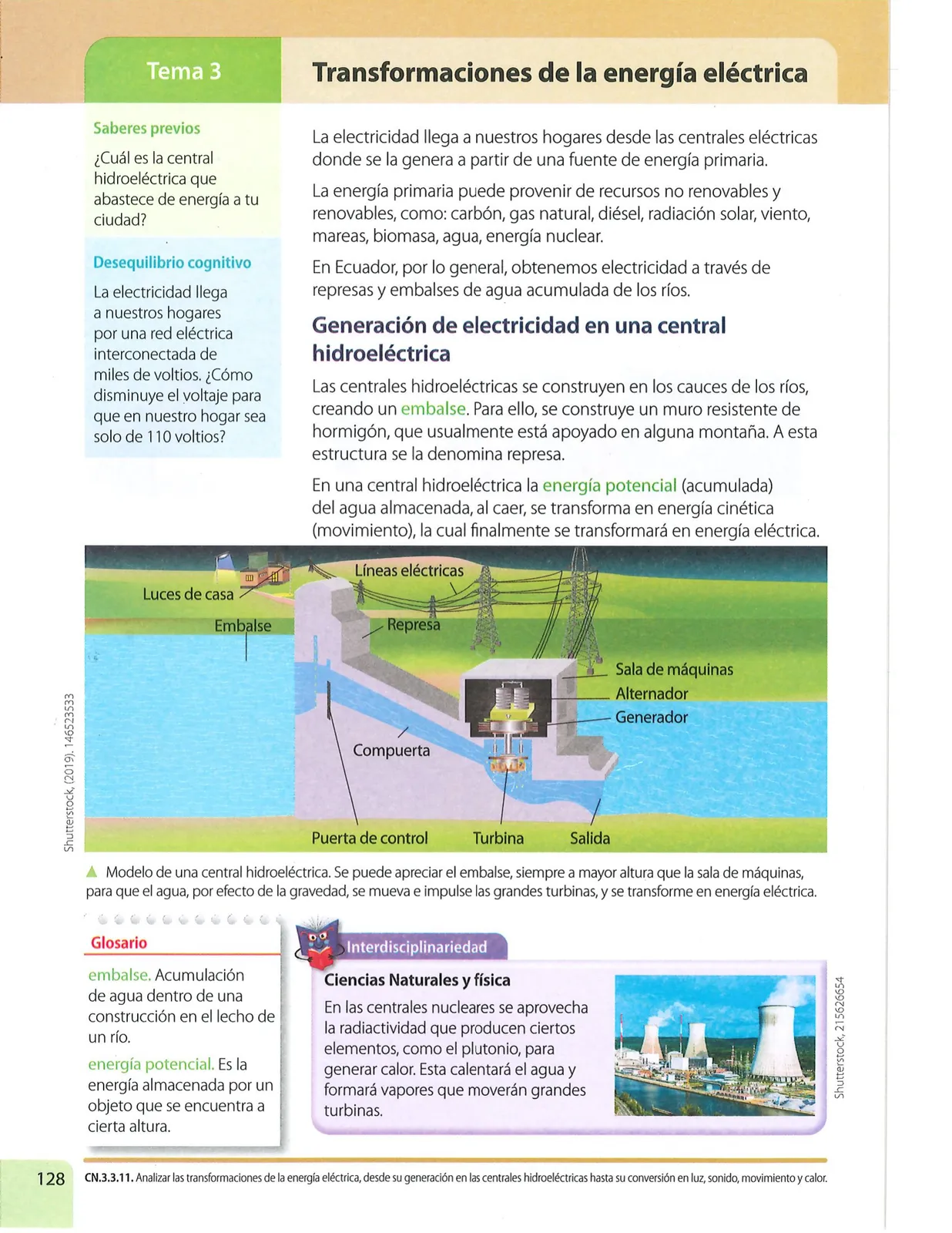

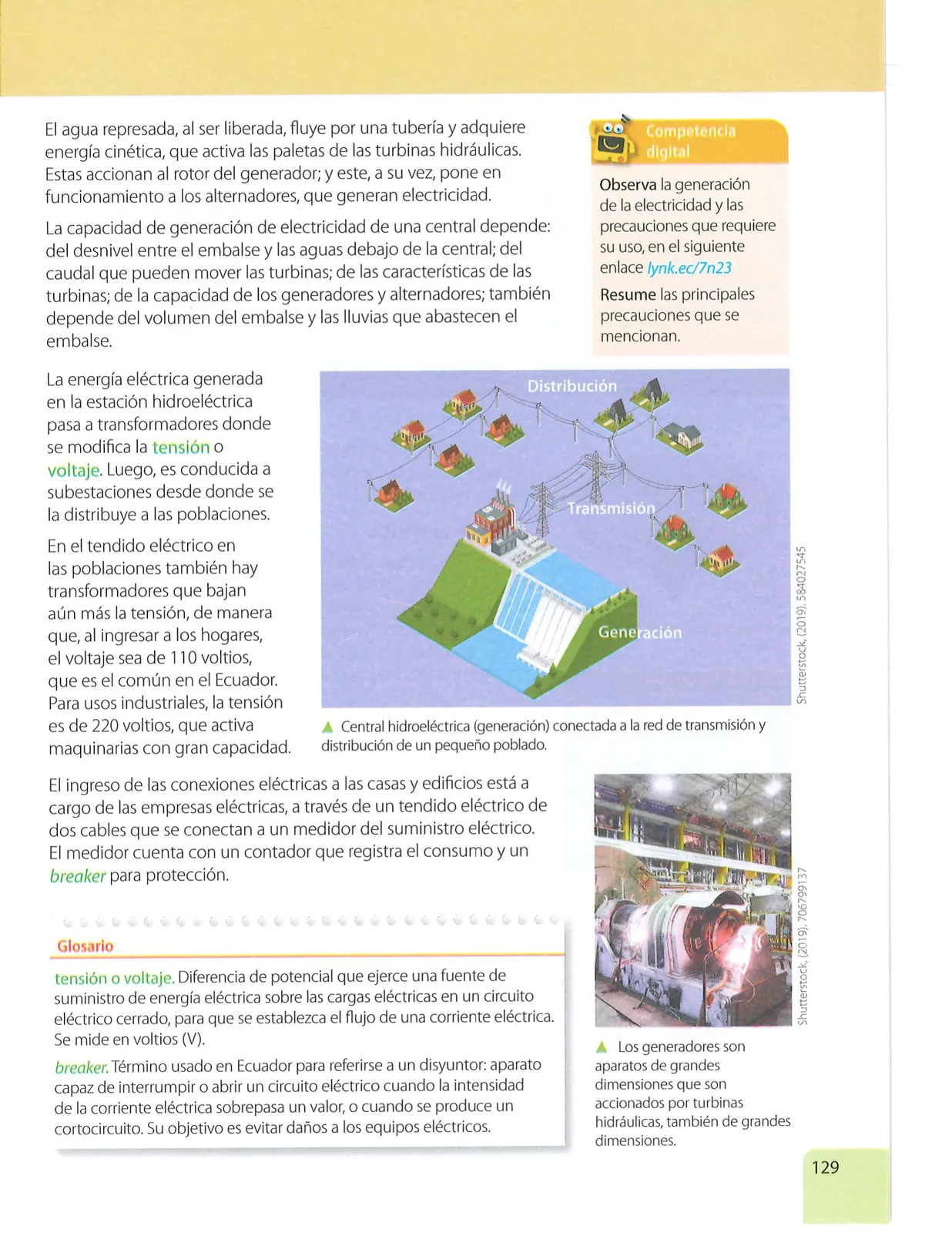

Distribución domiciliaria de la electricidad

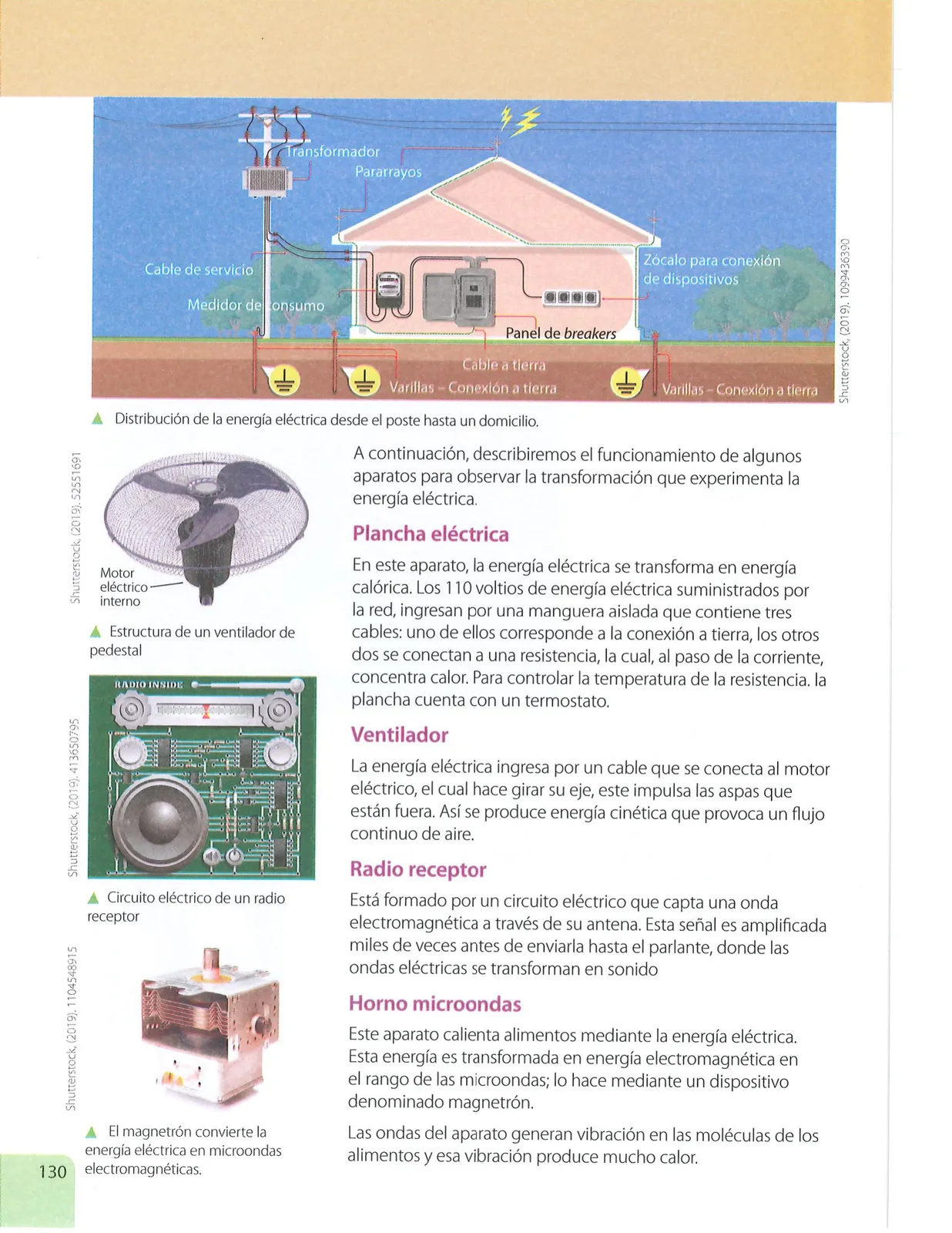

(Diagrama A: Distribución de la energía eléctrica desde el poste hasta un domicilio, mostrando: transformador, pararrayos, cable de servicio, zócalo para conexión de dispositivos, medidor del consumo, cable a tierra y varillas de conexión a tierra.)

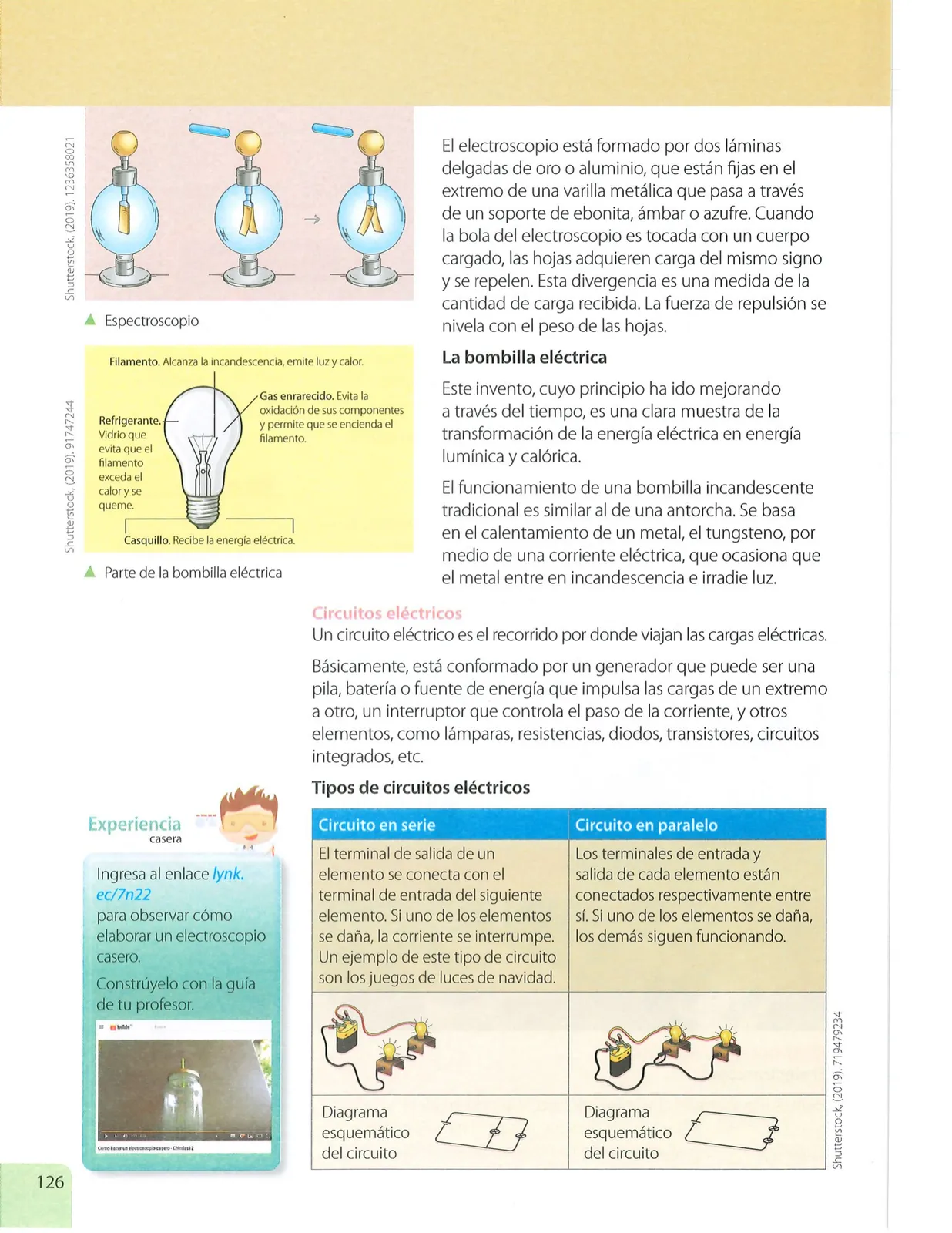

A continuación, describiremos el funcionamiento de algunos aparatos para observar la transformación que experimenta la energía eléctrica.

Plancha eléctrica

Transformación: Eléctrica → Calórica

En este aparato, la energía eléctrica se transforma en energía calórica. Los 110 voltios de energía eléctrica suministrados por la red, ingresan por una manguera aislada que contiene tres cables: uno de ellos corresponde a la conexión a tierra, los otros dos se conectan a una resistencia, la cual, al paso de la corriente, concentra calor. Para controlar la temperatura de la resistencia, la plancha cuenta con un termostato.

Ventilador

Transformación: Eléctrica → Cinética

La energía eléctrica ingresa por un cable que se conecta al motor eléctrico, el cual hace girar su eje, este impulsa las aspas que están fuera. Así se produce energía cinética que provoca un flujo continuo de aire.

Radio receptor

Transformación: Eléctrica → Sonora

Está formado por un circuito eléctrico que capta una onda electromagnética a través de su antena. Esta señal es amplificada miles de veces antes de enviarla hasta el parlante, donde las ondas eléctricas se transforman en sonido.

Horno microondas

Transformación: Eléctrica → Electromagnética (microondas) → Calórica

Este aparato calienta alimentos mediante la energía eléctrica. Esta energía es transformada en energía electromagnética en el rango de las microondas; lo hace mediante un dispositivo denominado magnetrón.

Las ondas del aparato generan vibración en las moléculas de los alimentos y esa vibración produce mucho calor.

Ejemplo 1

Transformación en plancha eléctrica

Energía eléctrica (110 V) → resistencia → energía calórica. El termostato controla la temperatura.

Ejemplo 2

Transformación en ventilador

Energía eléctrica → motor eléctrico → energía cinética (movimiento de aspas → flujo de aire).

Ejemplo 3

Transformación en radio receptor

Onda electromagnética captada por antena → amplificación miles de veces → energía sonora (en parlante).

Ejemplo 4

Transformación en horno microondas

Energía eléctrica → magnetrón → microondas electromagnéticas → vibración de moléculas → calor.

Tablas

Glosario

• termostato: Dispositivo que controla la temperatura de la resistencia en aparatos como la plancha eléctrica.
• resistencia eléctrica: Componente que, al paso de la corriente, concentra calor (como en la plancha eléctrica).
• magnetrón: Dispositivo en el horno microondas que convierte la energía eléctrica en energía electromagnética en el rango de las microondas.
• motor eléctrico: Aparato que convierte la energía eléctrica en energía cinética haciendo girar un eje.
