Ejercicio 1
(Actividad 2, primer paso de la actividad guiada)
Identificar con un conductímetro casero diferentes compuestos; para ello, fabricar primero el instrumento con los materiales listados.
Materiales (por aula)
- 20 cm de cable dúplex calibre 12
- Un popote
- Una pinza de corte
- Una pila de reloj de tipo CR2032 3 V
- Una luz LED
- Cinta de aislar
Procedimiento

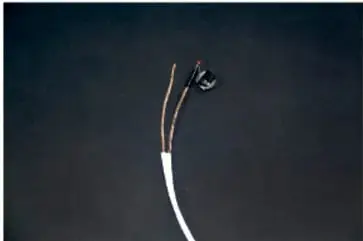

- En colectivo, quiten, con ayuda de la pinza, el plástico de las puntas de ambos lados del cable, dejando el conductor de cobre descubierto en los dos extremos de cada hilera.
- Coloquen una terminal del LED en una punta del cable y cúbranla con cinta de aislar, de modo que el contacto quede firme y aislado.

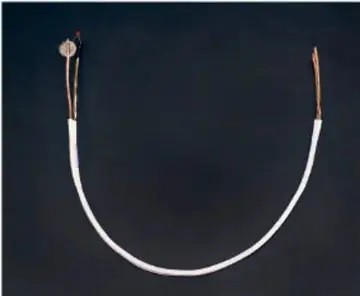

- Coloquen la otra terminal del LED en un polo de la pila y el segundo cable en el otro polo; adhieran la terminal del LED y el cable a la pila con cinta de aislar. Con esto se forma un circuito abierto: la energía de la pila (3 \, \text{V}) no circula todavía porque las puntas libres del cable no se tocan.

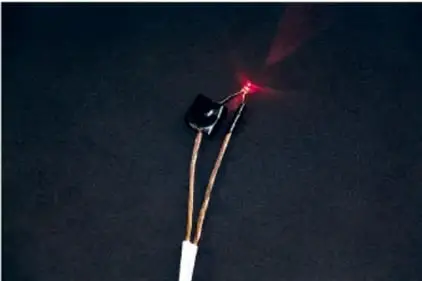

- Hagan que las puntas del extremo libre del cable se toquen para encender el LED. Al tocarse, el circuito se cierra y la corriente fluye: el LED se enciende.
Funcionamiento del conductímetro
- Cuando las puntas del cable tocan un material que conduce la electricidad (por ejemplo, metales como el cobre, el hierro o el aluminio, o soluciones acuosas con iones), el circuito se cierra y el LED se enciende: el compuesto es conductor.
- Cuando las puntas tocan un material que no conduce (por ejemplo, madera seca, plástico, vidrio o agua destilada), el circuito permanece abierto y el LED no se enciende: el compuesto es aislante.
Respuesta
El conductímetro casero se arma con cable pelado, LED, pila CR2032 de 3 \, \text{V} y cinta de aislar; el LED se enciende cuando las puntas tocan un compuesto conductor y permanece apagado si el compuesto es aislante.
